( 네트워크 관리사 실기 ) 케이블링 문제

---

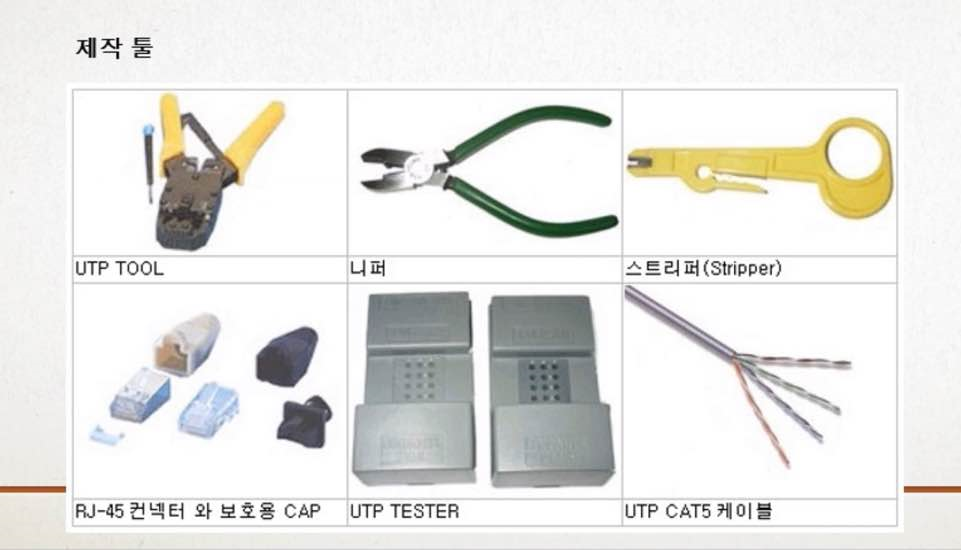

지참한 LAN Tool 과 지급된 UTP 케이블 및

RJ-45 Modular Plug 를 이용하여 <제시문제> 의 조건에 맞는

LAN Cable 을 제작하시오.

---



---

작업시 주의 사항

1. 배선 순서는 반드시 EIA 568B 규격의 Straight 또는 Crossover 케이블로 제작

2. 각각의 장치에는 Staigh 와 Crossover 를 자동으로 구분하는 기능이 없음.

3. RJ45 Modular Plug 는 분리 / 이탈 되지 않아야 한다.

4. UTP 케이블의 피복상태, 길이는 상관하지 않음

5. 작업 시 테스터기느 사용할 수 없음

6. RJ45 Modular Plug 는 추가 지급 할 수 있음.

---



---

다이렉트 케이블

서로 다른 매체를 사용할 때 사용하며 예를 들면  PC to HUB 로 연결할 때

HUB의 내부 구조는 송신과 수신을 엇갈리게 구성되어 있기 때문에 다이렉트 케이블로 연결한다.



1	오렌지색 + 흰색
2	오렌지색
3	녹색 + 흰색
4	파란색
5	파란색 + 흰색
6	녹색
7	갈색 + 흰색
8	갈색

주띠 주 녹띠 파 파띠 녹 갈띠 갈



노초파갈 인데 초 사이에 파가 들어간다.

파는 다른 애들이랑 다르게 파띠가 뒤로 가고

나머지는 띠가 앞으로 온다.

---



크로스 케이블

서로 같은 매체끼리 연결 하는데 사용한다.

스위치 대 스위치, 허브 대 허브,

라우터 대 라우터, 랜카드 대 랜카드

이런식으로 같은 장비를 연결 하는데 사용

---























---
